MOC-SCS - Module commun - support cartes spécialisées

Le circuit support des cartes spécialisées du module commun (MOC-SCS) est une extension de la carte de pilotage (MOC-PIL) avec laquelle elle est obligatoirement couplée. Elle dispose de huit emplacements pour accueillir des cartes spécifiques de commande ou de détection pour la zone couverte par le MOC.

Caractéristiques

  • 8 emplacements pour connecter des cartes spécialisées (commande ou détection) ;
  • Détection automatique des cartes spécifiques connectées ;
  • Possibilité de connecter les cartes au fil de l'évolution de la zone ;
  • Toujours couplée à la carte de pilotage de la zone (MOC-PIL).

Maturité : 60%

État d'avancement de la carte interface

Version 0.5

Le montage a été réalisé sur une planche à pain (breadboard) afin de vérifier rapidement le fonctionnement général du projet. Ce type de réalisation permet également de mettre au point et valider la partie logicielle du microcontrôleur.

Version 1.0

Le montage est parfaitement fonctionnel et le cahier des charges est respecté. Par contre, afin de rendre cette carte facultative dans la gestion d'une zone, l'alimentation 5V doit être déplacée sur la carte principale de pilotage de la zone.

Version 1.1

En cours de réalisation...

Matériel nécessaire (version 1.1)

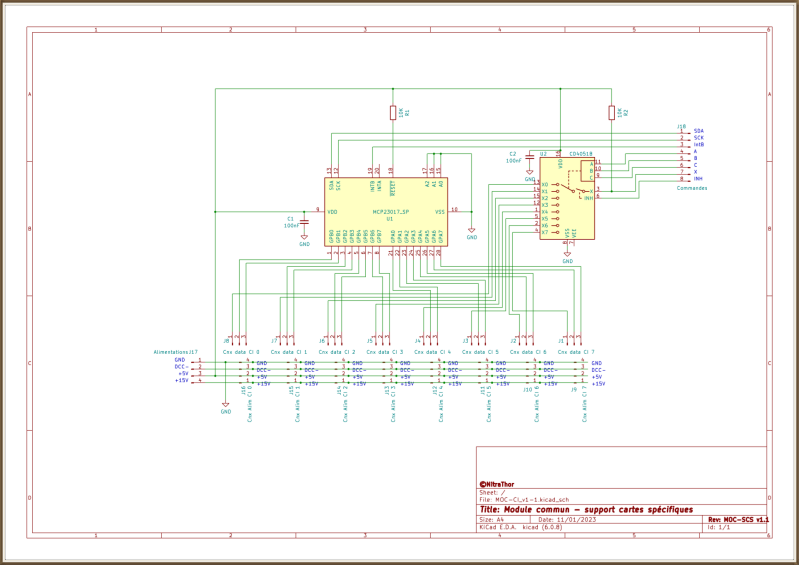

Schémas électronique (version 1.1)

En cours de rédaction...

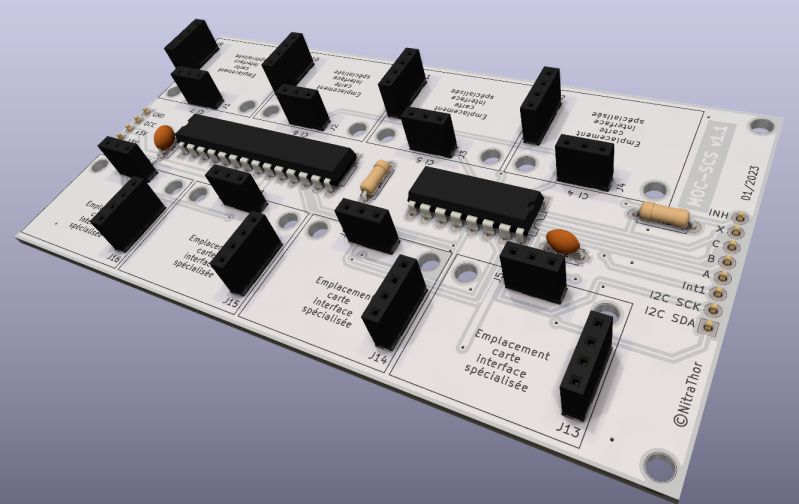

Vue 3D du montage
