Cibles et silhouettes

La signalisation lumineuse est en général utilisée sur des panneaux portant un ou plusieurs feux de couleur et disposés sur un écran noir bordé d'un liseré blanc de forme oblongue ou circulaire.

Dans le cadre du modélisme ferroviaire, le câblage des feux de signalisation génère une très grande quantité de fils, sur et sous le plateau du réseau. Afin de simplifier les branchements sur le plateau en n'ayant pas à manipuler des fils très fins et fragiles, la première étape consiste à créer un PCB représentant la cible, son panneau et sa hauteur de mât. Les pistes du circuit imprimé permettent de récupérer les connexions aux LED sous le plateau.

Ce PCB sera par la suite agrémenté d'une impression 3D pour une représentation réaliste de la signalisation.

Maturité : 90%

État d'avancement du projet

Évolutions

Version 1.2.2 (07/2023)

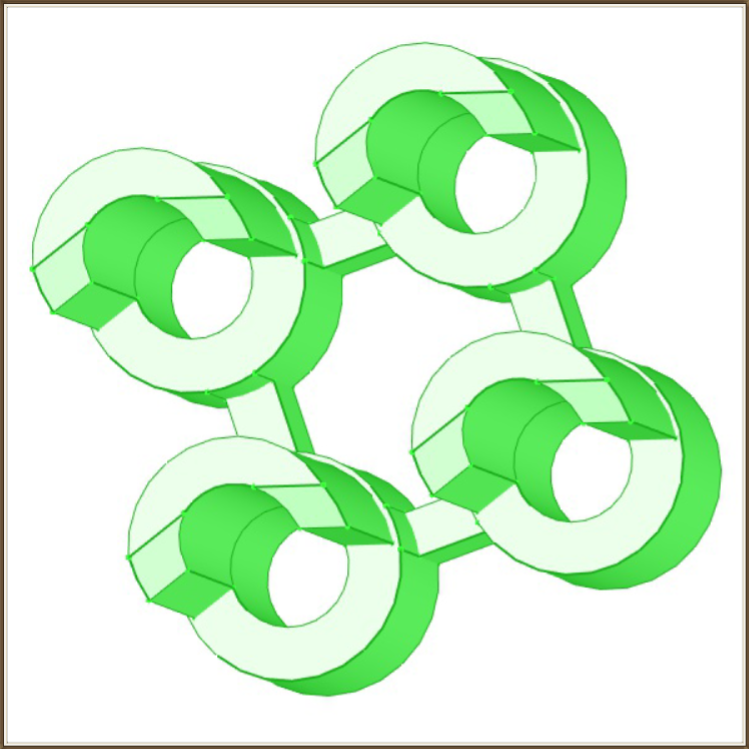

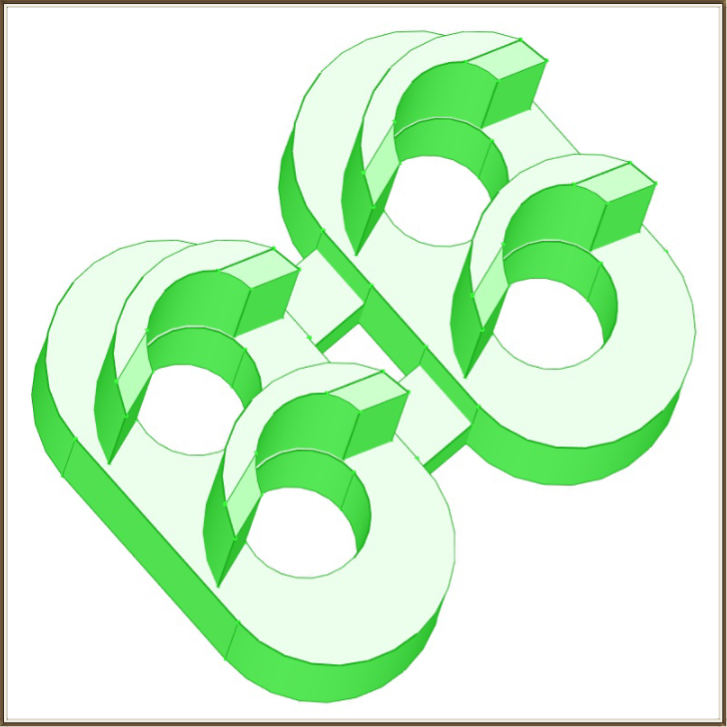

Nouvelles impressions 3D de parasols disponibles :

  • type A 2 feux ;
  • type C 5 feux ;

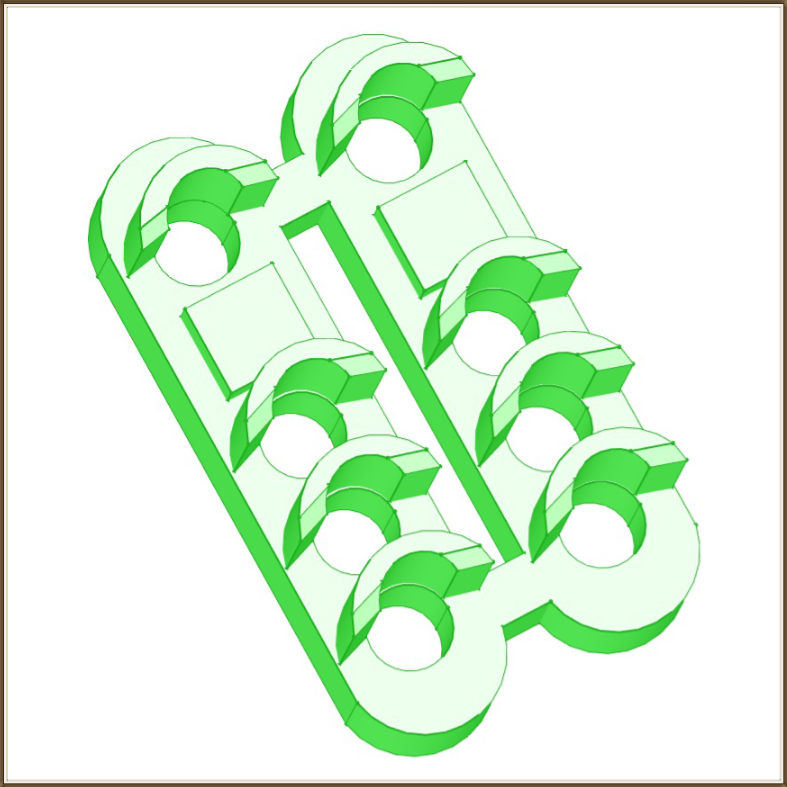

  • type C 4 feux ;
  • type J 2 feux ;
  • type PN 1 feu.

Version 1.2.1 (06/2023)

Nouveau PCB type R (6 feux) disponible.

Version 1.2 (04/2023)

    Les parasols sont revenus d'impression. Il sont à l'échelle. Afin de pouvoir respecter les contraintes minimales d'impression du prestataire, il est nécessaire de préparer un objet regroupant plusieurs cibles.

    Le mât droit léger finalisé est également revenu d'impression. Une fois monté avec son PCB, le rendu est bluffant en bordure de voie.

    Tous les PCB sont maintenant corrigés et la première version du feu de passage à niveau est également fonctionnelle.

    Version 1.1 (03/2023)

    L'échelle N (1/160) est maintenant respectée avec cette nouvelle version. Le choix du type d'impression 3D est également validé : résine SLA noir mat.

    Deux erreurs se sont glissées lors de l'envoi des fichiers pour la réalisation des PCB :

    • Le fichier de la cible type H n'a pas été envoyé dans sa dernière version (connexions sous le mât du mauvais côté) ;
    • Le fichier des feux de directions a été mal paramétré lors de la commande (épaisseur 1,6 au lieu de 0,8 mm).

    Version 1.0 (03/2023)

    Le rendu des premiers modèles est superbe ! Ils sont tous validés. L'emboitement des PCB dans les mâts imprimés en 3D ne nécessite aucun ajustement.

    Néanmoins, il faudrait pouvoir afficher les signaux de direction au-dessus de la cible. Cette modification nécessite plusieurs évolutions :

    • Créer des PCB représentant les différentes formes de panneaux indicateurs de directions ;
    • Créer de nouvelles versions des mâts permettant d'insérer deux PCB ;
    • Changer le positionnement des pastilles de connexions des cibles de BAL afin qu'elles soient accessibles pour la soudure lorsque deux PCB seront insérés dans le mât.

    La taille des cibles est trop exagérée et doit être légèrement réduite afin de se rapprocher des dimensions réelles.

    Version 0.5 (02/2023)

    Conception des premières cibles lumineuses de test.

    Le circuit imprimé rempli son office et confirme le choix de cette technique qui simplifie la gestion des fils de connexions.

    Plusieurs modifications sont à apporter à cette première version :

    • Modifier la forme du PCB afin qu'il corresponde à la découpe du mât ;
    • Représenter le panneau d'identification de la signalisation ;
    • Ajouter les connexions de l’œilleton ;
    • Créer les modèles les plus complexes immédiatement afin de valider le passage de toutes les connexions dans le pied du mât.

    Version 1.2

    Version 1.2

    Version 1.1

    Version 1.0

    Version 0.5

    RAF

    Opérations à réaliser pour les prochaines versions :

    • Réaliser les derniers PCB hauteur normale ;
    • Concevoir les PCB hauteur élevée ;
    • Finaliser les supports de mât hauteur normale ;
    • Concevoir les supports de mât hauteur élevée ;
    • Concevoir toutes les versions des feux de direction ;
    • Concevoir tous les parasols des cibles comme validé dans la version 1.2 ;
    • Concevoir le parasol de l’œilleton ;
    • Concevoir les cibles rondes (disque et avertissement).

    Différentes variantes de cibles

    Chaque cible permet d'accueillir un nombre maximum de voyants et une configuration prédéfinie de signaux en fonction de leur position :

    Type de cible Nombre de voyants Signaux possibles (en fonction de la configuration des voyants)
    A 3 A + S + VL
    B 4
    C (+ oeilleton) 5 A + S + VL + CR + CV + FB + O
    E 6
    F (+ oeilleton) 7 A + S + VL + FB + CR + R + O
    G 8
    H (+ oeilleton) 9 A + S + VL + FB + CR + R + RR + O
    J 2 CV + FB ou VL + S
    R 6 A + S + VL + R + RR
    PN 1 S

    Les signaux

    Les signaux sont normalisés par une abréviation. Leur signification est la suivante :

      Abréviation Définition
      A Avertissement
      S Sémaphore
      VL Voie libre
      CR Carré rouge
      CV Carré violet
      FB Feu blanc (marche de manoeuvre)
      R Ralentissement
      RR Rappel de ralentissement
      O Oeilleton

      Deux fiches synthétiques permettent :

      Cibles type A

      PCB type A 3 feux

      Mât droit

      Hauteur normale

      Indicateur F

      Type A 3 Feux Droit Norm F
      Archive – 8,7 KB

      PCB type A 2 feux

      Mât droit

      Hauteur normale

      Indicateur BM

      Type A 2 Feux Droit Norm BM
      Archive – 8,5 KB

      PCB type A 2 feux

      Mât droit

      Hauteur normale

      Indicateur PR

      Type A 2 Feux Droit Norm PR
      Archive – 8,4 KB

      Cibles type C

      PCB type C 5 feux

      Mât droit

      Hauteur normale

      Indicateur Nf

      Type C 5 Feux Droit Norm Nf
      Archive – 10,3 KB

      Cibles type F

      PCB type F 7 feux

      Mât droit

      Hauteur normale

      Indicateur Nf

      Type F 7 Feux Droit Norm Nf
      Archive – 10,8 KB

      Cibles type H

      PCB type H 9 feux

      Mât droit

      Hauteur normale

      Indicateur Nf

      Type H 9 feux Droit Norm Nf
      Archive – 12,4 KB

      Cibles type J

      PCB type J 2 feux

      Mât droit

      Hauteur normale

      Indicateur Nf

      Type J 2 Feux Droit Norm Nf
      Archive – 8,2 KB

      Cibles type R

      PCB type R 6 feux

      Mât droit

      Hauteur normale

      Indicateur A

      Type R 6 Feux Droit Norm A
      Archive – 11,5 KB

      Cibles type PN

      PCB type PN 1 feu

      Mât droit

      Hauteur panneau

      Type PN 1 Feux
      Archive – 7,9 KB

      Indicateur de direction

      PCB indicateur 3 feux

      Mât droit

      Hauteur normale

      Nombre directions 3

      Direction 3 Feux Normal
      Archive – 9,6 KB

      Impressions 3D

      3D mât lourd

      Mât droit

      Hauteur normale

      Nombre de PCB 1

      Mat Droit Lourd Hauteur Normale V 5
      Archive – 19,5 KB 141 téléchargements

      3D mât lourd

      Mât droit

      Hauteur normale

      Nombre de PCB 2

      Mat Droit Lourd Hauteur Normale 2 Cibles V 5
      Archive – 19,7 KB

      3D mât léger

      Mât droit

      Hauteur normale

      Nombre de PCB 1

      V 6 Mat Droit Leger Hauteur Normale
      Archive – 19,4 KB 147 téléchargements

      3D Socle simple

      Nombre de panneau 1





      V 5 Socle Simple
      Archive – 3,3 KB

      3D parasols type A

      orientation verticale

      nombre de feux 3



      V 5 Parasols Type A 3 Feux
      Archive – 18,5 KB

      3D parasols type A

      orientation verticale

      nombre de feux 2



      V 5 Parasols Type A 2 Feux
      Archive – 15,4 KB

      3D parasols type J

      orientation verticale

      nombre de feux 2



      V 5 Parasols Type J 2 Feux
      Archive – 12,6 KB

      3D parasols type PN

      orientation verticale

      nombre de feux 1



      V 6 Parasol Type PN 1 Feu
      Archive – 18,4 KB

      3D parasols type C

      orientation verticale

      nombre de feux 5



      V 5 Parasols Type C 5 Feux
      Archive – 31,9 KB

      3D parasols type C

      orientation verticale

      nombre de feux 4



      V 5 Parasols Type C 4 Feux
      Archive – 28,2 KB

      3D parasols type F et H

      orientation verticale

      nombre de feux 7 et 9



      V 5 Parasols Types F Et H
      Archive – 93,1 KB

      Faire réaliser les cibles, mâts et parasols par un prestataire

      Toutes les archives disponibles ci-dessus contiennent les fichiers nécessaires à leur réalisation par un prestataire.

      Pour les PCB :

      • Les fichiers de descriptions du montage au format gerber (extension gbr) ;
      • Le fichier de perçage (extension drl).

      Chaque archive peut être directement utilisée si vous commandez la réalisation des circuits imprimés à un prestataire (voir le tutoriel "Faire réaliser son PCB").

      Pour les impressions 3D :

      • Le fichier de stéréolithographie (extension stl).

      Chaque archive peut être directement utilisée si vous commandez la réalisation des impressions 3D à un prestataire (voir le tutoriel "Faire réaliser son impression 3D").
